Why does a 1000D dry bag fabric feel stiff and crack in extreme cold?

Stiffness and cracking occur when the dry bag utilizes a Polyester-based TPU coating. Polyester TPU has a relatively high glass transition temperature (around -15°C). When temperatures drop below this point, the polymer chains lock into a brittle, glass-like structure. Under repeated bending or impact, the rigid coating fractures and delaminates from the 1000D nylon base weave.

How does post-weld cooling time affect the seam's low-temperature impact resistance?

If the high-frequency welding die is released too quickly before the melted TPU cools below its recrystallization point, residual mechanical stresses are trapped inside the weld zone. When exposed to extreme cold shock, these internal forces cause the polymer matrix to cleave along the edge transitions under minimal external load. Sustained cooling under pressure stress-relieves the joint entirely.

What is the difference between Polyester TPU and Polyether TPU in sub-zero marine applications?

Polyether TPU features an ether-linked molecular backbone that maintains its flexible, rubbery properties at extreme low temperatures (down to -40°C or lower) and is structurally immune to saltwater hydrolysis. Polyester TPU stiffens prematurely in the cold and undergoes progressive chemical breakdown when exposed to continuous moisture and frost cycles, leading to seam failure.

Cold-Flex Iraunkortasunaren zientzia: 1000D TPU balistikoa eta josturaren osotasuna zero azpiko eszenatokietan

● 2026-05-20 ● - ● Utzi mezu bat

Garrantzi handiko poltsa lehor bat zehaztea giro-tenperaturako zehaztapen-orri estandar batean oinarrituta erosketa-errore arrunta da. 25 °C-tan, poliuretano termoplastikozko (TPU) film komertzialen gehienek trakzio-erresistentzia eta elastikotasun bikainak dituzte. Jarri ingurune operatiboa -30 °C-ra bilaketa eta erreskate taktiko batean (SAR) edo ozeano zabaleko itsas hedapen batean, eta materialaren fisika erabat aldatuko da. Hesi malgua erantzukizun hauskorra bihurtzen da.

Gure barnean ekipamendu kritikoak ingeniaritzen dituzten hornikuntza-katearen kudeatzaileentzaturpeko poltsa lehorren gida (Pillar Roadmap), zero azpiko hedapenak bizirik irauteko tenperatura baxuko kristalizazioa ulertzea eskatzen du. Kargatutako poltsa bat lur izoztuan erortzen denean edo uhin-boladaren azpian estuki lotzen denean, hutsegitea oso gutxitan izaten da ehun garbia. Maiztasun handiko soldadura-lerroan zeharreko ebakidura-haustura da. Hor huts egiten du kanpoko kalitateko fabrikazio estandarrak.

Beira-trantsizioko puntu itsua: poliesterra eta polieter TPU

Fabrikaren solairuan, kontratu-denda generikoek TPU estaldura guztiak berdintzat hartzen dituzte. Oihalaren ukatzaileari arreta handia jartzen diote, 1000D-ko ehundura balistiko masiboen aldeko apustua egiten dute ehundura horri laminatutako polimero-matrizearen formulazio kimikoa erabat baztertuz.

Poliesterrean oinarritutako TPU estaldurak ondo funtzionatzen dute urradura mekanikoko proba estandarretan. Hala ere, haien beira-trantsizio-tenperatura —polimero-matrizea egoera malgu eta gomatsu batetik beira egitura zurrun eta hauskor batera igarotzen den puntua— oso altua da, askotan -15 °C inguruan eserita. Zero azpiko alpino edo itsas inguruneetan jartzen direnean, poliesterrezko kate molekularrek mugikortasuna galtzen dute. Behin eta berriz flexionatzean, estaldura-geruzaren barruan mikro-arraildurak garatzen dira, eta oinarrizko ehunaren deslaminazio mekaniko azkarra eragiten dute.

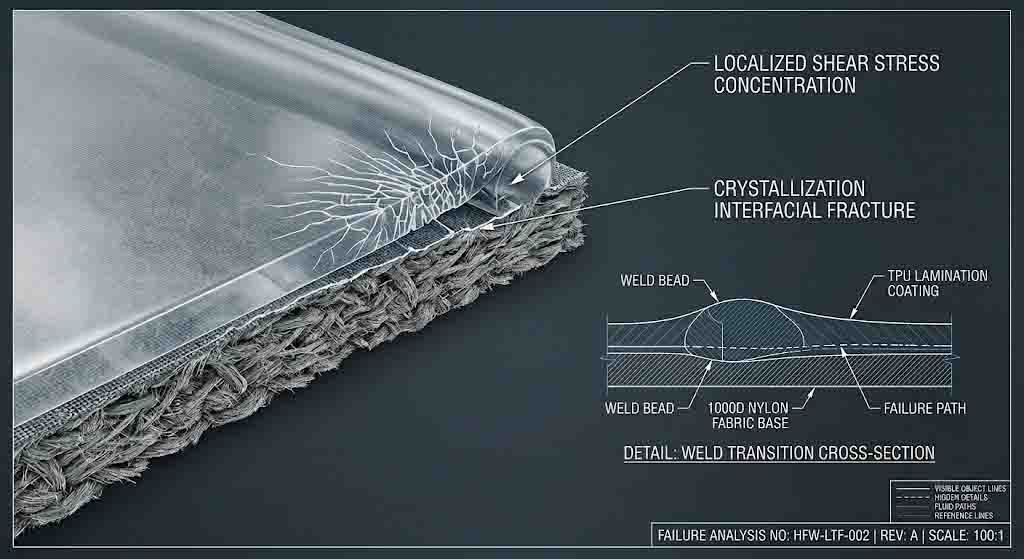

Microscopic cross-section schematic analyzing micro-cracking and crystallization failure at the weld interface of standard TPU under sub-zero loading.

Taktiko eta bilaketa eta erreskate operazioek Polieter-oinarritutako TPU formulazio espezializatuak behar dituzte. Polieter-egitura kimikoek segmentu molekularraren mugikortasuna mantentzen dute -40 °C-raino edo beherago. Tenperatura baxuko malgutasun hori negoziaezina da gure azterketan deskribatutako indar fisiko basatiak jasan behar dituzten ekipoentzat.itsas mailako bizkarreko poltsa lehorrak olatuen pean. Oinarri material hori gabe, hesi iragazgaitza lerro malguetan zehar pitzatuko da misioa amaitu baino askoz lehenago.

Ertz Trantsizioaren Estresaren Kontzentrazioaren Fisika

RF bidez soldatutako poltsa lehor baten jostura-interfazeak estres termodinamiko handia jasaten du fabrikazio-zikloan. 27,12 MHz-ko maiztasun handiko prozesamenduan, TPUaren molekula polarrak kitzikatu egiten dira, geruzak barrutik kanpo urtuz, egitura molekular monolitikoa osatuz.

Arrisku-eremua soldatutako atalak soldatu gabeko zorro malguarekin bat egiten duen lerro zehatza da, ertzaren trantsizioa. Ohiko mekanizatutako letoizko trokelean zehar presio pneumatikoen banaketa milimetro baten zati batean ere aldatzen bada, muga honetan beheranzko urrats mikroskopiko bat sortzen du. Zero azpiko baldintzetan, materialak dezelerazio azkarra edo inpaktuaren karga jasaten duenean, mikro-urrats honek tentsio-kontzentratzaile bortitza gisa jokatzen du. Matrize polimero hauskorrak ezin du energia xahutu deformazio elastiko bidez. Berehala mozten du muga-lerroan, gure espezializatuaren bidez etengabe ezabatzen dugun hutsegite-mekanismo kritikoaengranaje iragazgaitzak fabrikatzeko protokolo taktikoak.

Zero azpiko dendako kill-shot-a:Kontratu-fabrikatzaile bat muturreko baldintzetarako tresneria ikuskatzean, ez utzi giro-tenperaturako probaren ziurtagiriak erakusten. Tenperatura baxuko inpaktua eta flexio-liburu dinamikoak ikusteko (adibidez, ASTM D1790 edo ISO 4675 proba-neurriak). Galdetu haien ingeniari nagusiari: "Zein da zure egungo polimero lotearen beira-trantsizio-tenperatura zehatza, eta nola konpentsatzen duzu neguko produkzioan trokelaren ertzaren mehetasuna?" Ezin badute denbora errealeko proba-matrizerik aurkeztu, zure engranajeak izotzean huts egingo du.

Delaminazioa ezabatzea Soldadura Osteko Egonkortze Termikoaren bidez

Eremu elektromagnetikoa itzaltzen den unean RF soldadurarako trokel batetik presio pneumatikoa askatzea jostura ezkutuko porrotaren errezeta da. Polimero-kateak maiztasun handian urtzen direnean, hozte-ziklo espezifikoa behar dute konpresio iraunkorraren pean juntadura behar bezala lerrokatzeko eta estresa arintzeko.

Hozte-ziklo hau 0,5 segundotan mozteak fabrikako errendimendua handitzen du, baina hondar ebakidura-esfortzu handia harrapatzen du soldadura-eremuaren barruan. Jostura horrek muturreko kolpe hotzarekin topo egiten duenean, barneko tentsioak kanpoko ingurumen-kargarekin konbinatzen dira, eta berezko pitzadurak eragiten ditu kanpoko eraginik ikusgai gabe. Gure ibilgailuen eta poltsa taktikoen ekoizpen-lerroek soldadura osteko egonkortze termiko automatizatua ezartzen dute. Letoizko tresnek fusionatutako geruza konpresio zehatzean eusten dute tenperatura polimeroaren birkristalizazio atalasearen azpitik jaisten den arte, lotura molekular uniforme bat bermatuz, aplikazio astunek eskatzen duten bibrazio tolerantzia basatietatik bizirik irauteko gai dena bermatuz.hardcore moto rally ekipajea ingeniaritza.

Tenperatura baxuko josturaren fidagarritasuna balioztatzea

Eremuaren gehiegikeria simulatupean bere kalitate-neurriak frogatu ezin dituen fabrika bat asmatzea besterik ez da. Ikuspegiak ezin ditu identifikatu barneko mikro-hutsuneak edo polimeroen kristalizazio hauskortasuna 1000D-ko soldadura balistiko-lerro astun baten barruan ezkutatuta.

Gure muturreko inguruneko eraikuntzak balioztatzen ditugu produkzio-lanetatik material kupoiak ateraz eta tenperatura baxuko flexio dinamikoko proba ziklikoetara jarriz ingurumen-ganbera espezializatuen barruan. Hotza girotu ondoren, lagin hauek T-azala eta leherketa hidrostatikoko proba suntsitzaileak egiten dituzte gure barneko erreferentziarekin.1.0 Bar-eko presio hidrostatikoa probatzeko estandarrak. Pasatzeko irizpideak bitarrak dira: zero mikro-pitzadura 10.000 malgu-ziklo jarraituen azpian -30 °C-tan, eta zero absolutua fluidoen migrazioa jostura-interfazean presio gorenpean. Konpromisorik gabeko baliozkotze-begizta honek kontratazio-zuzendari globalei egiaztagiria eskaintzen die, hutsegiterik gabeko egiturazko segurtasuna.

Sealock Kanpoko Taldeari buruz: Sub-Zero Engineering Authority

Sealock Outdoor Group B2B OEM kontratuaren fabrikatzaile finkatua da, muturreko inguruneetan hutsegiterik gabeko errendimendurako diseinatutako ekipamendu astun eta monolitiko iragazgaitzetan soilik espezializatua. Dongguan (Txina) eta Ho Chi Minh Hirian (Vietnam) SCAN eta ISO 9001:2015 ziurtagiridun fabrikazio-instalazio oso optimizatuak funtzionatuz, polimero-materialen zientzia aurreratua prozesu kontrol zurrunarekin bateratzen dugu.

Mugaz gaindiko zehaztapenen noraeza eta parametroen desbideratzea ezabatzen dugu egituraz, elite mailan, tarifaz isolatutako poltsa teknikoak eskaintzen ditugu mundu osoko taktiko, itsas eta muturreko kanpoko eragiketetarako.

Jar zaitez gurekin harremanetan hornidura teknikoko dibisioarekin gaur zure material pertsonalizatuaren zehaztapenak berrikusteko edo tenperatura baxuko laborategiko proben erregistro historikoak eskatzeko.

Zero azpiko kontrataziorako ingeniaritza ohiko galderak

Zergatik sentitzen da 1000D poltsa lehorreko ehuna zurruna eta pitzadura izugarria denean?

Zurruntasuna eta pitzadura gertatzen dira poltsa lehorrak Poliesterrean oinarritutako TPU estaldura erabiltzen duenean. Poliesterra TPU-k beira-trantsizio-tenperatura nahiko altua du (-15 °C inguruan). Tenperaturak puntu horretatik behera jaisten direnean, polimero-kateak kristal itxurako egitura hauskor batean lotzen dira. Behin eta berriz okertu edo kolpepean, estaldura zurruna 1000D nylonezko oinarri-ehunetik hausten eta deslaminatzen da.

Nola eragiten dio soldadura osteko hozte-denborak josturaren tenperatura baxuko inpaktuaren erresistentziari?

Maiztasun handiko soldadura trokela azkarregi askatzen bada, urtutako TPUa bere birkristalizazio puntuaren azpitik hoztu baino lehen, hondar tentsio mekanikoak soldadura-eremuaren barruan harrapatuta geratzen dira. Muturreko kolpe hotzean jasaten dutenean, barne-indar hauek polimero-matrizea ertz-trantsizioetan zehar mozten da kanpoko karga minimoarekin. Presioaren azpian hozte iraunkorrak artikulazioa guztiz arintzen du.

Zer desberdintasun dago Poliester TPU eta Polieter TPUren arteko zero azpiko itsas aplikazioetan?

Polyether TPU-k eter-loturiko bizkarrezurra molekularra dauka, bere propietate malguak eta gomatsuak mantentzen dituena tenperatura baxuetan (-40 °C-ra edo txikiagoa) eta ur gaziaren hidrolisiarekiko estrukturalki immunea da. Poliesterra TPU hotzean zurrundu egiten da eta matxura kimiko progresiboa jasaten du etengabeko hezetasun eta izozte zikloen eraginpean, josturaren porrota eraginez.

Aurrekoa:Ingeniaritza Itsas-mailako bizkarreko poltsak: ur gaziaren hidrolisia eta ebakidura-karga dinamikoak

Hurrengoa:Kayak egiteko poltsa lehorrik onena: Kayak kaskoa biltzea eta pisuaren fisikoa
